חורף תשפ״ב ג׳ · שאלה 6

שדה מגנטיבינונית כוח שקול = תיל ישר בין קצוות

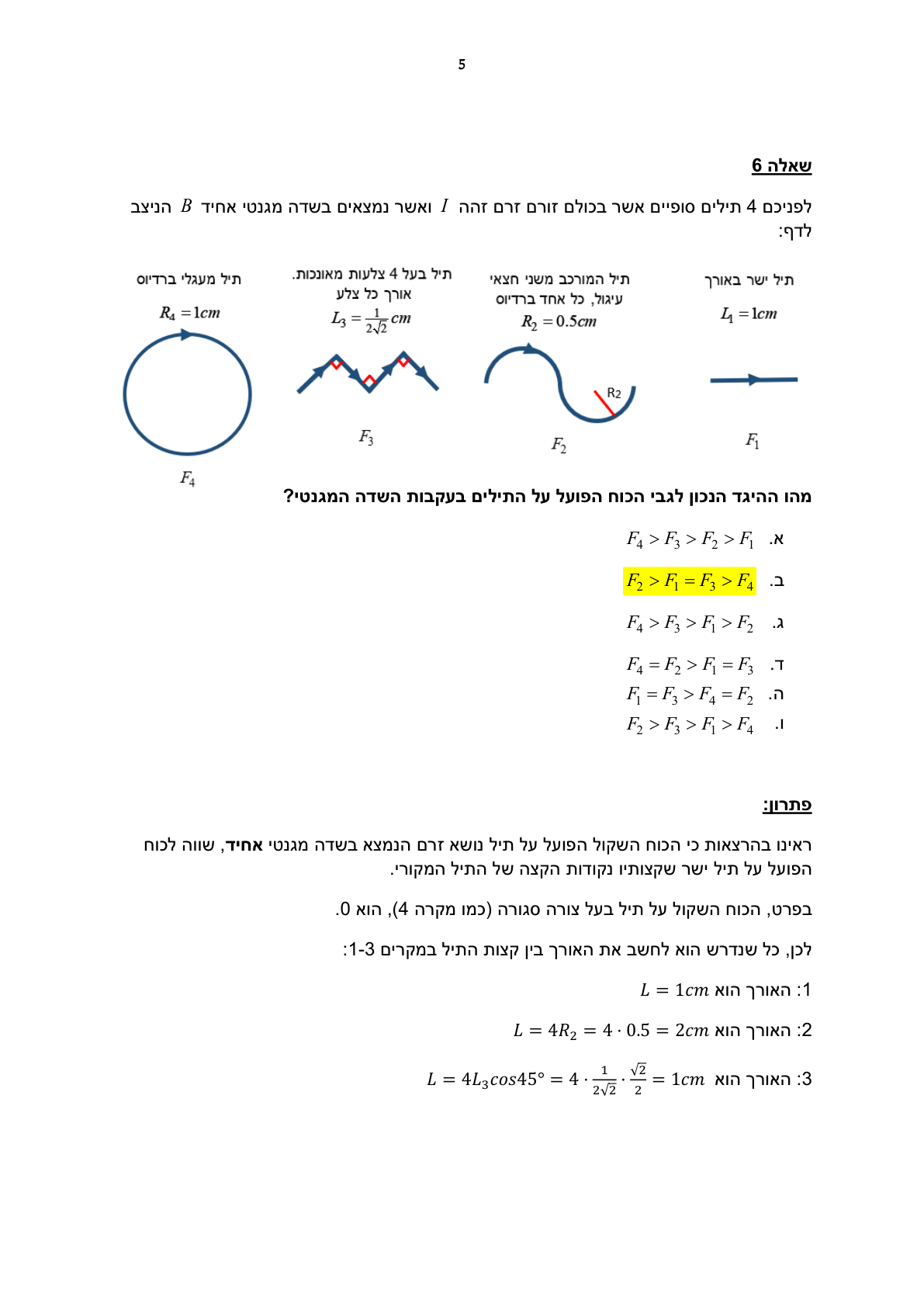

לפניכם 4 תילים סופיים אשר בכולם זורם זרם זהה $I$ ואשר נמצאים בשדה מגנטי אחיד $B$ הניצב לדף: תיל ישר באורך $L_1=1cm$; תיל המורכב משני חצאי עיגול ברדיוס $R_2=0.5cm$; תיל בעל 4 צלעות מאונכות באורך $L_3=\frac{1}{2\sqrt{2}}cm$ כל אחת; תיל מעגלי ברדיוס $R_4=1cm$. מהו ההיגד הנכון לגבי הכוח הפועל על התילים בעקבות השדה המגנטי? [איור: ארבע צורות התילים]
