🏠 פיזיקה 2ממ · מוליכים, דמויות וקבלים
אביב תשפ״ב א׳ · שאלה 5
מוליכים, דמויות וקבליםבינונית חיבור מקבילי של אלמנטי התנגדות

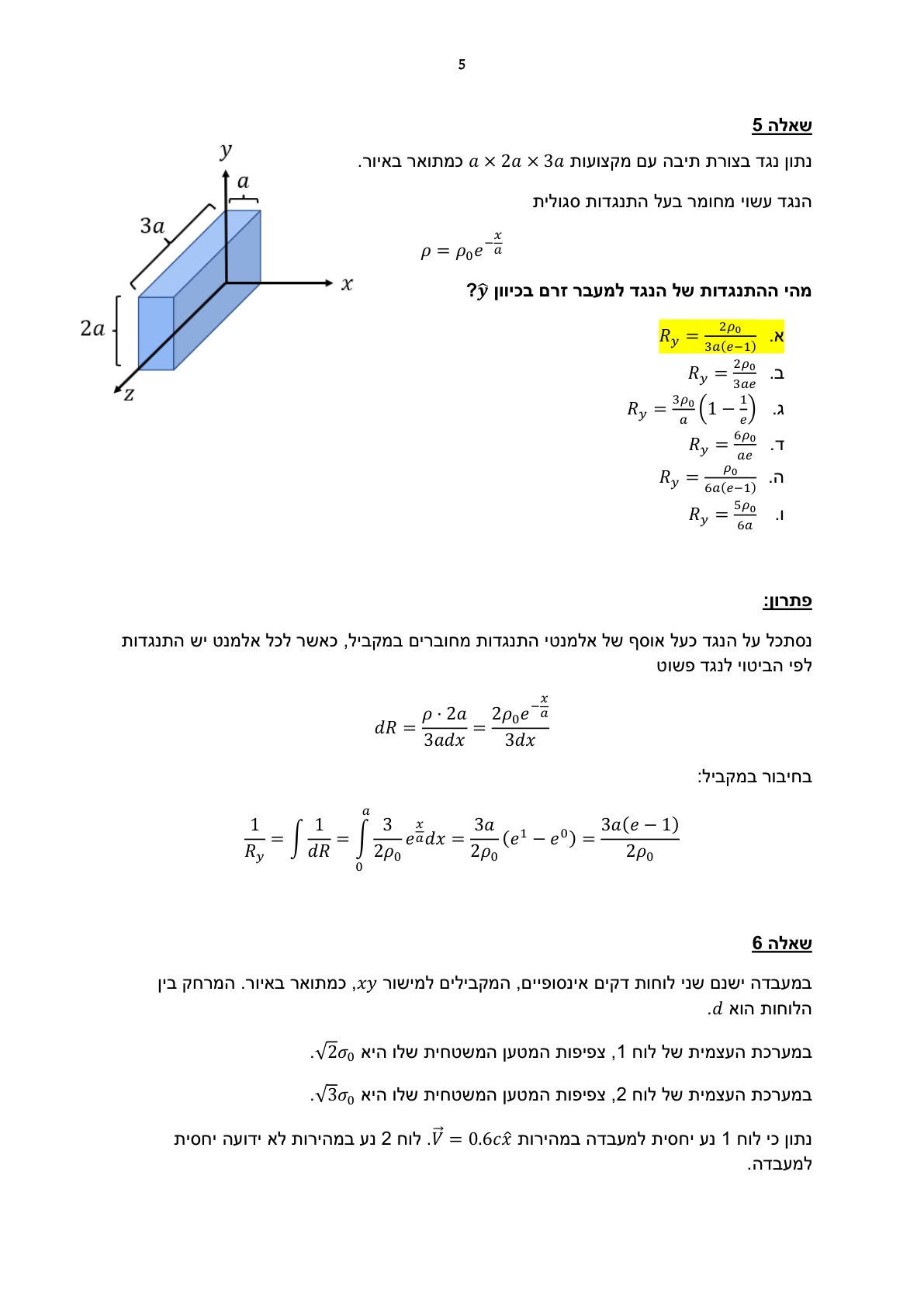

נתון נגד בצורת תיבה עם מקצועות $a\times 2a\times 3a$. הנגד עשוי מחומר בעל התנגדות סגולית $\rho=\rho_0 e^{-\frac{x}{a}}$. מהי ההתנגדות של הנגד למעבר זרם בכיוון $\hat{y}$? [איור: תיבה עם מידות $a$ בכיוון $x$, $2a$ בכיוון $y$ (גובה), $3a$ בכיוון $z$]
התשובה: א
💡 לזרם בכיוון $y$ כל פרוסת $dx$ היא נגד במקביל, ולכן סוכמים מוליכויות $\frac{1}{R_y}=\int\frac{1}{dR}$ — לא התנגדויות בטור — ומתקבל $R_y=\frac{2\rho_0}{3a(e-1)}$.
