אביב תשפ״ג א׳ · שאלה 4

מוליכים, דמויות וקבליםבינונית קבלים גליליים במקביל + דיאלקטרי

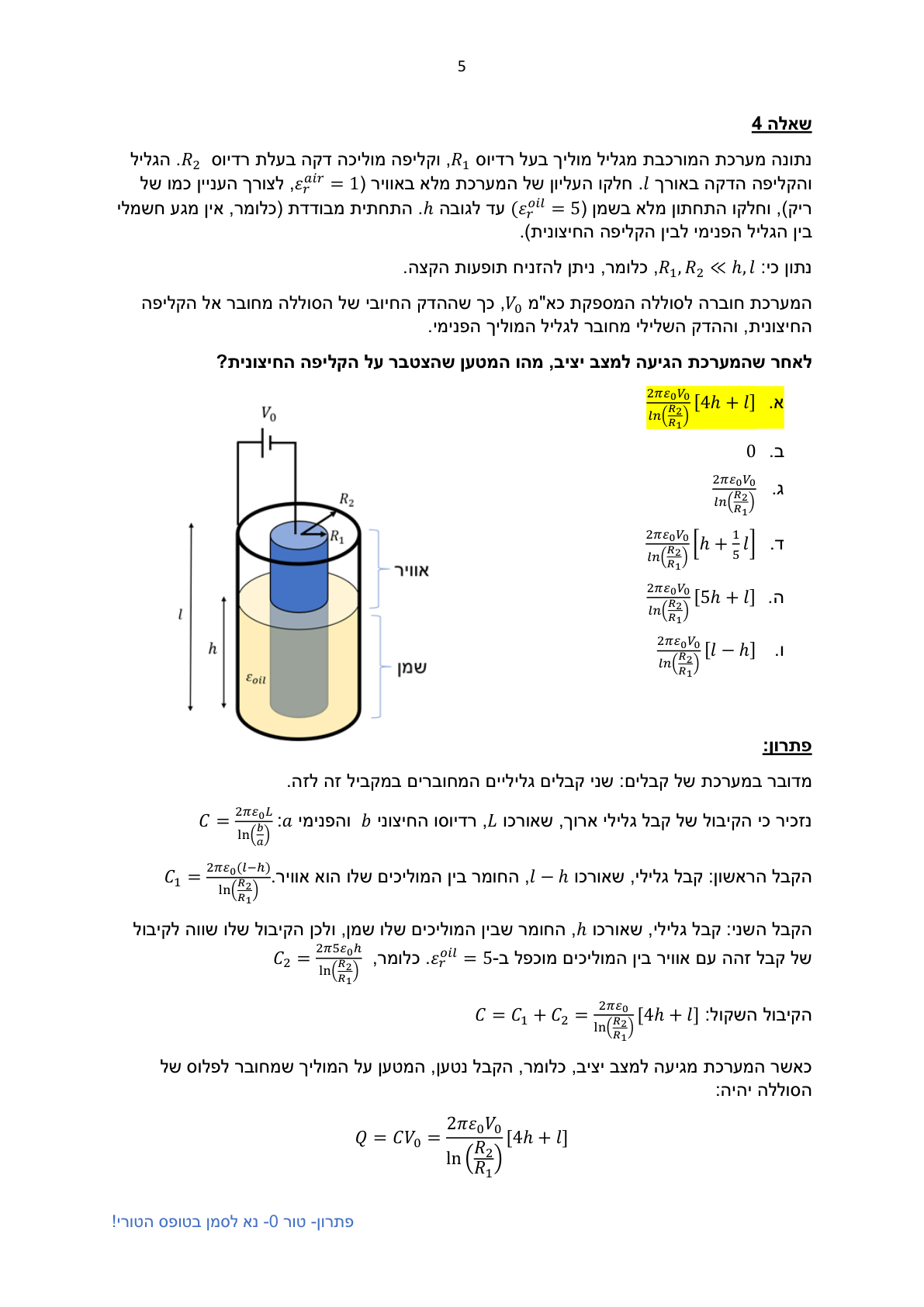

מערכת המורכבת מגליל מוליך בעל רדיוס $R_1$ וקליפה מוליכה דקה בעלת רדיוס $R_2$, שניהם באורך $l$. חלקה העליון של המערכת מלא באוויר ($\varepsilon_r^{air}=1$) וחלקה התחתון מלא בשמן ($\varepsilon_r^{oil}=5$) עד גובה $h$. נתון $R_1,R_2\ll h,l$. המערכת מחוברת לסוללה כא"מ $V_0$ — ההדק החיובי לקליפה החיצונית והשלילי לגליל הפנימי. לאחר הגעה למצב יציב, מהו המטען שהצטבר על הקליפה החיצונית? [ציור: קבל גלילי טבול חלקית בשמן]
