מוליכים, דמויות וקבליםבינונית התנגדות שקולה מקסימלית ⇒ הספק מינימלי

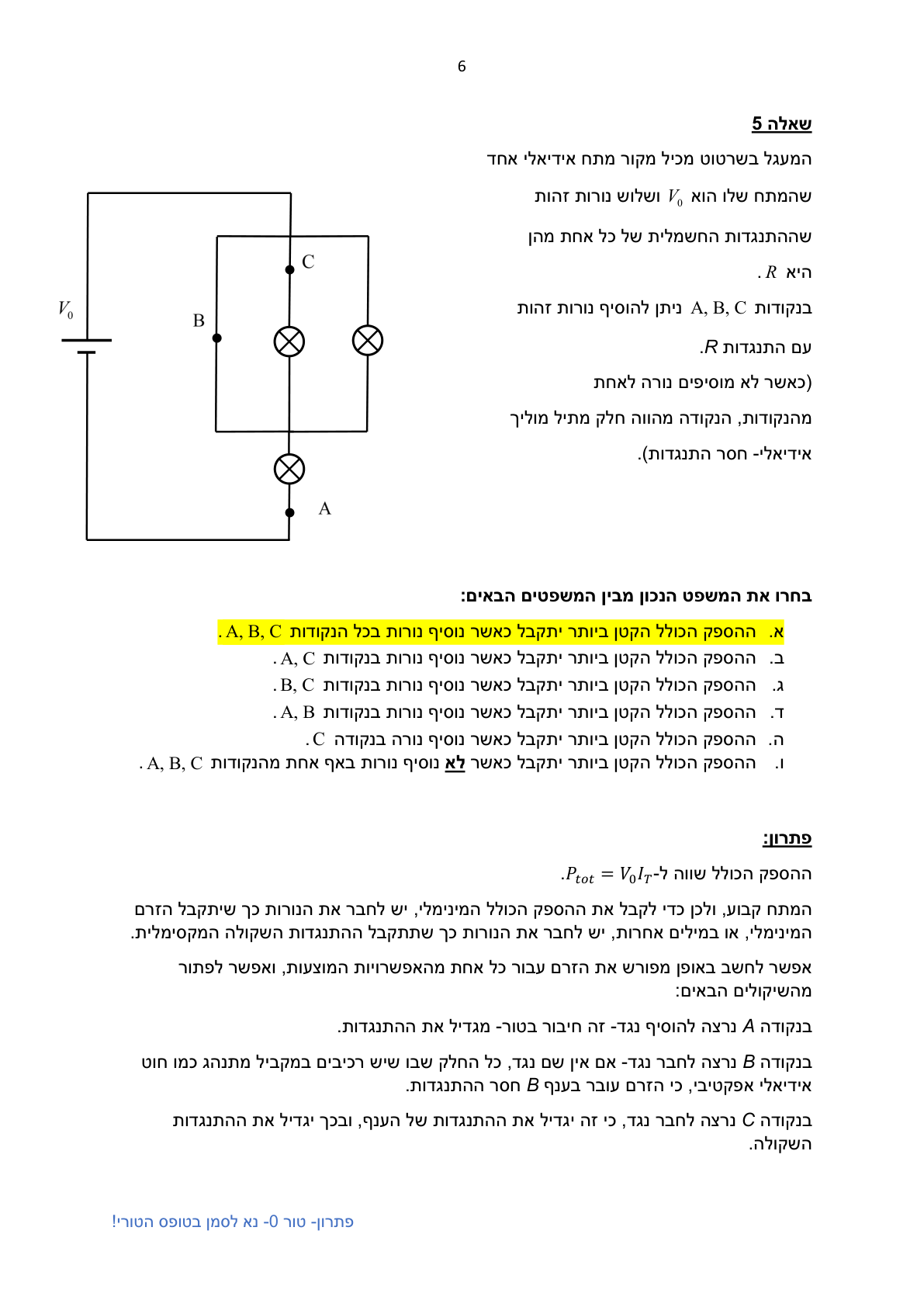

המעגל בשרטוט מכיל מקור מתח אידיאלי $V_0$ ושלוש נורות זהות בעלות התנגדות $R$ כל אחת. בנקודות $A,B,C$ ניתן להוסיף נורות זהות עם התנגדות $R$ (כאשר לא מוסיפים נורה, הנקודה מהווה חלק מתיל מוליך אידיאלי חסר התנגדות). בחרו את המשפט הנכון: באילו נקודות יש להוסיף נורות כדי לקבל את ההספק הכולל הקטן ביותר? [ציור: מעגל עם שלוש נורות ונקודות A,B,C]
התשובה: א
💡 במתח קבוע $P_{tot}=V_0 I_T$ מינימלי כשההתנגדות השקולה מקסימלית: נורה ב-$A$ מוסיפה בטור, ב-$C$ מגדילה את התנגדות הענף, וב-$B$ אינה משנה דבר (הזרם עוקף אותה בתיל חסר ההתנגדות) — לכן הוספה בכל הנקודות $A,B,C$ נותנת הספק מינימלי.
