חורף תשפ״ד א׳ · שאלה 5
מוליכים, דמויות וקבליםבינונית מצב מתמיד — קבל כנתק

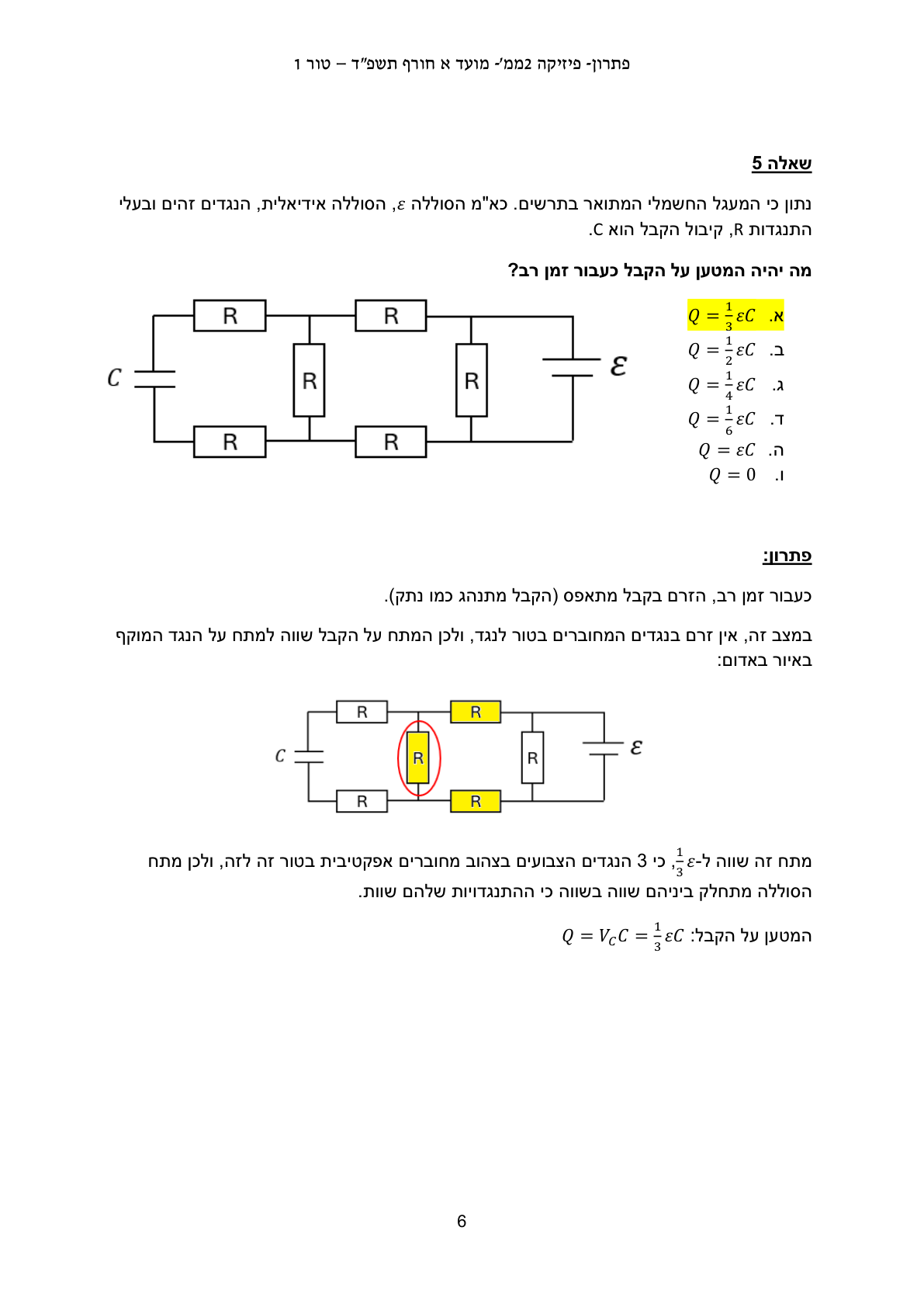

נתון המעגל החשמלי המתואר בתרשים. כא"מ הסוללה $\varepsilon$, הסוללה אידיאלית, הנגדים זהים ובעלי התנגדות $R$, קיבול הקבל הוא $C$. מה יהיה המטען על הקבל כעבור זמן רב? [תרשים: מעגל עם 6 נגדים, קבל בצד אחד וסוללה בצד השני]
התשובה: א
💡 כעבור זמן רב אין זרם דרך הקבל ודרך הנגדים שבטור אליו, ולכן המתח עליו שווה למתח על הנגד המרכזי — אחד משלושה נגדים אפקטיביים בטור על הסוללה — כלומר $V_C=\frac{\varepsilon}{3}$ ו-$Q=\frac{1}{3}\varepsilon C$.
